机房动力环境测控系统接线图

作者:安盈   时间:2019-07-28 10:09  来源:安盈   浏览:

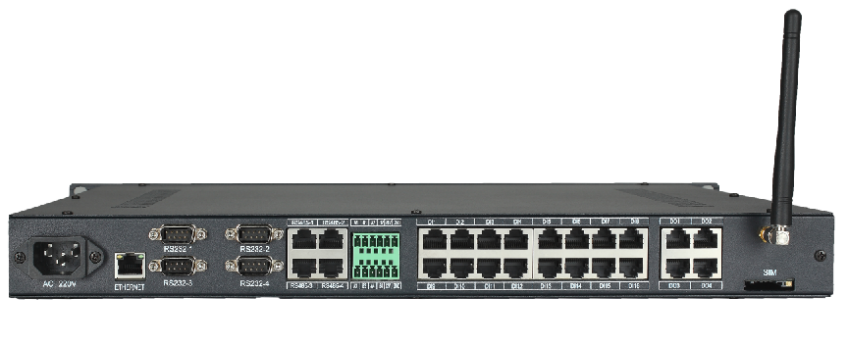

                                   长安稳盈AY-A5动力环境监控主机接线方式

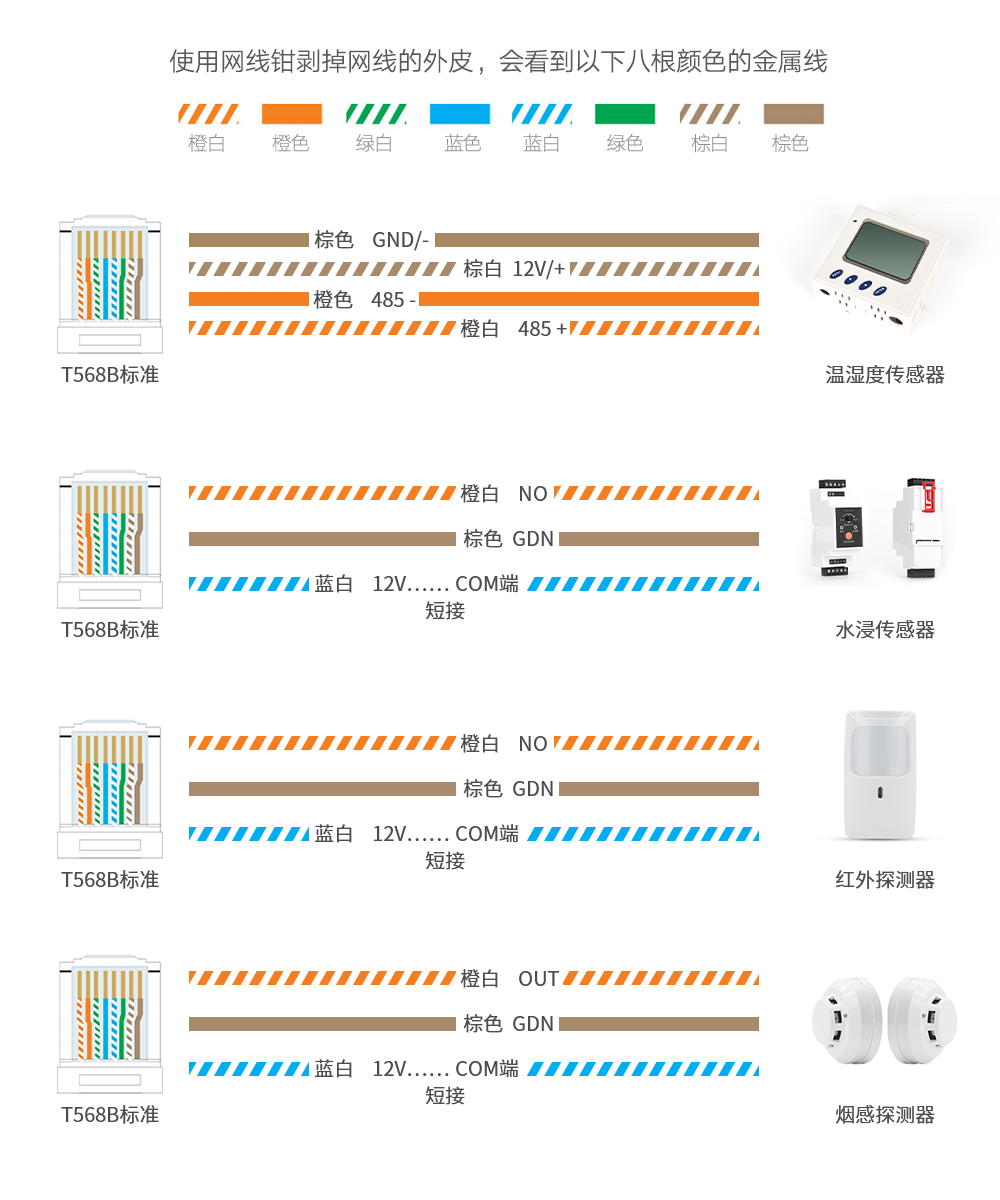

温湿度传感器接线说明:

接线方式一(接于RJ45口的RS485-4处):

取一根网线,一端按568B国际标准压法压成水晶头,接于1U主机的RS485-4网口处。

没压水晶头的一端,取八股线芯中的棕白颜色线芯接到温湿度传感器的12V/+位置端子上,棕色颜色线芯接到温湿度传感器的GND/-位置端子上,橙白颜色线芯接到温湿度传感器的485+/A位置端子上,橙色颜色线芯接到温湿度传感器的485-/B位置端子上。

接线方式二(接于绿色端子排的A4 B412VGND处):

任取一根网线的4根线芯。

将温湿度的12V与1U主机绿色端子的12V相接.将温湿度的GND与1U主机绿色端子的GND相接.将温湿度的485+与1U主机绿色端子的A4相接.将温湿度的485-与1U主机绿色端子的B4相接

漏水传感器接线说明:

取一根网线,一端按568B国际标准压法压成水晶头,接于1U主机的DI网口处,为方便管理默认从DI1口开始接。

没压水晶头的一端,取八股线芯中的蓝白颜色线芯接到漏水传感器的VCC(DC12V+),再把漏水传感器的DC12V+COM短接

没压水晶头的一端,取八股线芯中的橙白颜色线芯接到漏水传感器的NO上。

没压水晶头的一端,取八股线芯中的棕色颜色接到漏水传感器的GND(DC12V-)上。

漏水传感器的L1L2接漏水绳延长线,不分极性,再将漏水延长线的塑料卡扣和漏水感应绳的塑料卡扣扣在一起。



烟雾传感器接线说明

其中蓝白接烟感的12V,棕色接烟感GND,橙白接烟感输出端,再把烟感的12VCOM端短接



断电传感器接线说明

单相市电简易接线说明:

断电传感器的A接单相市电火线,再和B口、C口短接。断电传感器的N接市电零线

取一根网线,一端按568B国际标准压法压成水晶头,接于1U主机的DI1~DI16网口处,为方便管理默认从DI1口开始接。

没压水晶头的一端,取八股线芯中的蓝白颜色线芯接到断电传感器的COM口上,橙白颜色线芯接到断电传感器的NC口上。



*三相市电简易接线说明

①.断电传感器的A口、B口、C分别接三相市电的三路火线

②.断电传感器的N接市电零线

③.取一根网线,一端按568B国际标准压法压成水晶头,接于1U主机的DI1~DI16网口处,为方便管理默认从DI1口开始接。

④.没压水晶头的一端,取八股线芯中的蓝白颜色线芯接到断电传感器的COM口上,橙白颜色线芯接到断电传感器的NC口上。

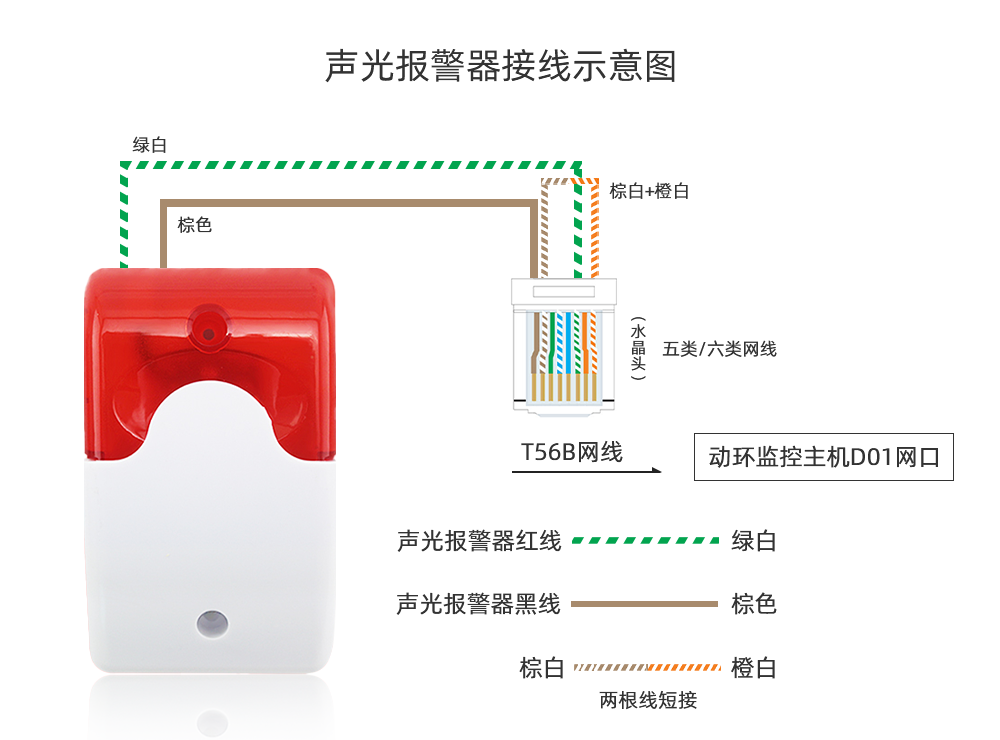

声光报警器接线说明:

由于1U主机的DO硬件接口均为网口形式,所以接1U主机端的线要压成水晶头的形式,默认568B国际标准压法。

简易接线说明:

①.声光传感器有两根线,一红一黑

②.取一根网线,一端按568B国际标准压法压成水晶头,接于1U主机的DO1网口处。

③.没压水晶头的一端,取八股线芯中的绿白颜色线芯接到声光传感器的红线上,棕色颜色线芯接到声光传感器的黑线上。

④.没压水晶头的一端,取八股线芯中的橙白线芯和棕白线芯,两者短接,再用电胶布包住防止电路短路。
